可同時監測中高壓或低壓系統中各種電力參數，四象限電能計量，功能強大；
采用三排高亮紅色LED或高亮白底黑字LCD自動循環顯示；
可編程設置，可在現場方便地更改CT、PT變比等參數；
四種大小屏裝尺寸的儀表可供選擇，可適應固定柜或抽屜柜的協調布局；
標配1路RS485數字通訊接口（可選配雙RS485接口），采用MODBUS-RTU協議與后臺組網通訊；
可選配PROFIBUS-DP接口進行高速通訊；
可選配開關量輸入、開關量輸出、模擬量變送輸出等擴展功能模塊；
可選擇多時段分時計量電能功能；
可選擇電壓、電流2～47次諧波含量監測功能，THD電力質量分析；
電源電壓：AC/DC85V～265V（交直流通用，寬范圍），方便設計應用；
*
型號 | 基本功能 | 顯示方式 | 擴展功能 | |||
數字通訊 | 電能脈沖 | 變送輸出 | 開關量輸入/輸出 | |||
TR61Y-E3/* | 三相電力電網中U、I、P、Q、S、PF等 26種電量參數全部測量后循 環或切換顯示，四象限電能分別計量 | LCD顯示 | 標配1路RS485接口，MODBUS-RTU協議； 其中96方形和42方形表可增選為2路RS485接口， 可選PROFIBUS-DP接口 | 標配2路 電能脈沖輸出 | 可選1路DC4～20mA變送輸出 | 可選4DI、2DO |
TR83Y-E3/* | ||||||
TR96Y-E3/* | 可選1～4路DC4～20mA變送輸出 | 常規可選4DI、2DO，可根據要求增選 | ||||
TR42Y-E3/* | ||||||
TR96-E3/* | LED顯示 | |||||
TR42-E3/* | ||||||
TR61-E3/* | 可選1路DC4～20mA變送輸出 | 可選4DI、2DO | ||||
TR83-E3/* | ||||||
TR61Y-E2/* | 測量顯示三相電壓、三相電流 ，有功電能、無功電能計量 | LCD顯示 | ||||
TR83Y-E2/* | ||||||
TR96Y-E2/* | 可選1～4路DC4～20mA變送輸出 | 常規可選4DI、2DO，可根據要求增選 | ||||
TR42Y-E2/* | ||||||
TR96-E2/* | LED顯示 | |||||
TR42-E2/* | ||||||
TR61-E2/* | 可選1路DC4～20mA變送輸出 | 可選4DI、2DO | ||||
TR83-E2/* | ||||||
TR61-E1/* | 單相電力網絡中全部電量測量顯示， 四象限電能分別計量 | LED顯示 | ||||
TR83-E1/* | ||||||
TR96-E1/* | 可選1～4路DC4～20mA變送輸出 | 常規可選4DI、2DO，可根據要求增選 | ||||
TR42-E1/* | ||||||
說明：產品型號中“*”為選配功能代號： M2--2路RS485數字通訊接口，MODBUS-RTU通訊規約； P1--1路PROFIBUS-DP通訊； N1--1路DC4～20mA模擬量變送輸出； N4--4路DC4～20mA模擬量變送輸出； I4--4路開關量狀態輸入監測； I6--6路開關量狀態輸入監測（96方形和42方形表可選此配置）； I16--16路開關量狀態輸入監測（42方形表可選此配置）； O2--2路繼電器輸出作報警或通訊分合閘用； O4--4路繼電器輸出作報警或通訊分合閘用（96方形和42方形表可選此配置）； F--分時復費率電能計量； H--電壓、電流通道2～47次諧波分量，電壓通道諧波失真THDu，電流通道諧波失真THDi等電力質量分析； 注： 6方形和61方形網絡儀表因殼體尺寸較小，不可選雙RS485接口及PROFIBUS-DP接口，61方形表的模擬量變送輸出和開關量輸出模塊不能同時選用。 | ||||||
技術參數 | 指標 | |
精度等級 | U、I、F為0.2級，P、Q為0.5級，有功電能為0.5級，無功電能為2級 | |
顯示方式 | LCD/LED切換或循環顯示（可編程設置） | |
電 源 | 工作范圍 | AC、DC 85V～265V |
功 耗 | ≤8VA | |
輸 入 測 量 | 網 絡 | 三相四線、三相三線2CT、三相三線3CT、單相 |
額定值 | 線電壓：AC100V（經PT）、380V、480V； 電流：AC1A、5A（訂貨時標明電壓、電流變比） | |
過負荷 | 持續：1.2倍； 瞬時：電壓2倍（10秒），電流10倍（5秒） | |
功 耗 | 電壓回路功耗< 0.1VA（每相） 電流回路功耗< 0.5VA（每相） | |
阻 抗 | 電壓回路阻抗> 500kΩ； 電流回路阻抗< 20mΩ | |
頻 率 | 50Hz或60Hz(出口項目需標明電網頻率) | |
諧 波 | 電壓、電流2～47次或63次諧波含量監測， 電壓、電流各通道THD（總諧波失真）電力質量分析 | |
電能計量 | 正負有功、無功電能計量，帶復費率電能計量功能的表可設置8個時段4種費率 | |
擴展功能 | 數字通訊接口 | 標配1路RS-485接口（可選配雙RS485），MODBUS-RTU規約；可選PROFIBUS-DP接口 |
脈沖輸出（標配） | 2路電能脈沖輸出（集電極開路的光耦輸出） | |
模擬量輸出（選配） | 1路或4路DC 4～20mA的模擬量變送輸出（61方形表和6方形表為1路變送輸出） | |
開關量輸入（選配） | 4～16路開關量輸入，干接點方式 | |
開關量輸出（選配） | 2路或4路常開觸點的繼電器輸出（61方形表和6方形表為2路開關量輸出）， 繼電器觸點容量：AC220V/5A | |
工作環境 | -10～60℃，相對濕度≤93%，無腐蝕氣體，海拔高度≤2500m | |
隔離耐壓 | 電源/輸入/輸出之間耐壓>2kV | |

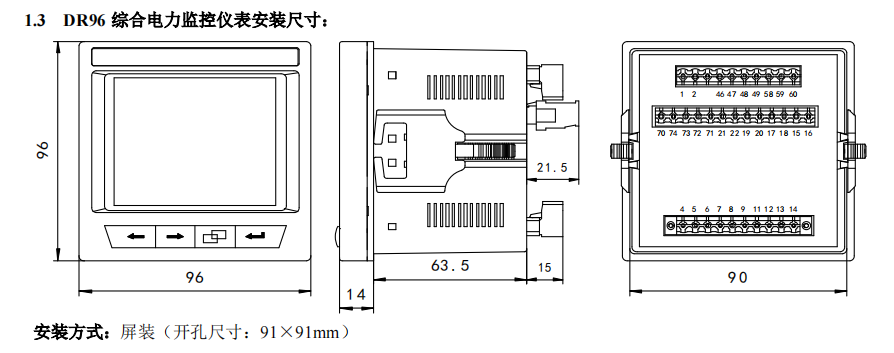

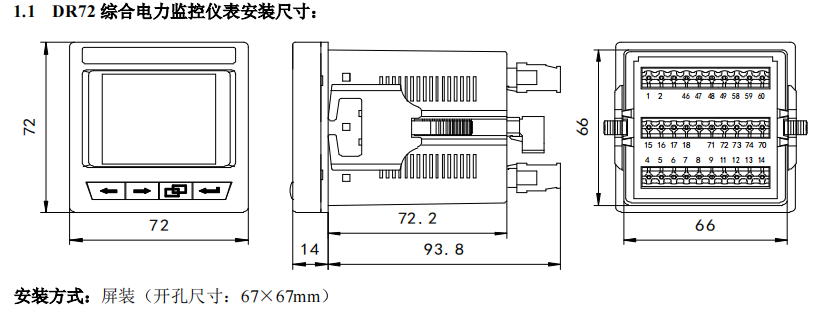

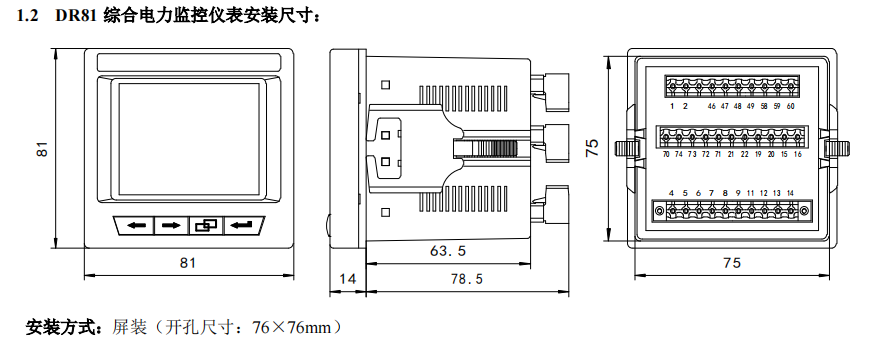

輔助電源
綜合電力監控儀表具備通用的（AC/DC）電源輸入接口，儀表極限的工作電壓為AC/DC85～265V，請保證所提供的電源適用于該系列產品，以防止損壞。
說明：
A.采用交流電源建議在火線一側安裝1A的保險絲。
B.對于電力品質較差的地區中，建議在電源回路安裝浪涌抑制器防止雷擊，以及安裝快速脈沖群抑制器。
信號輸入

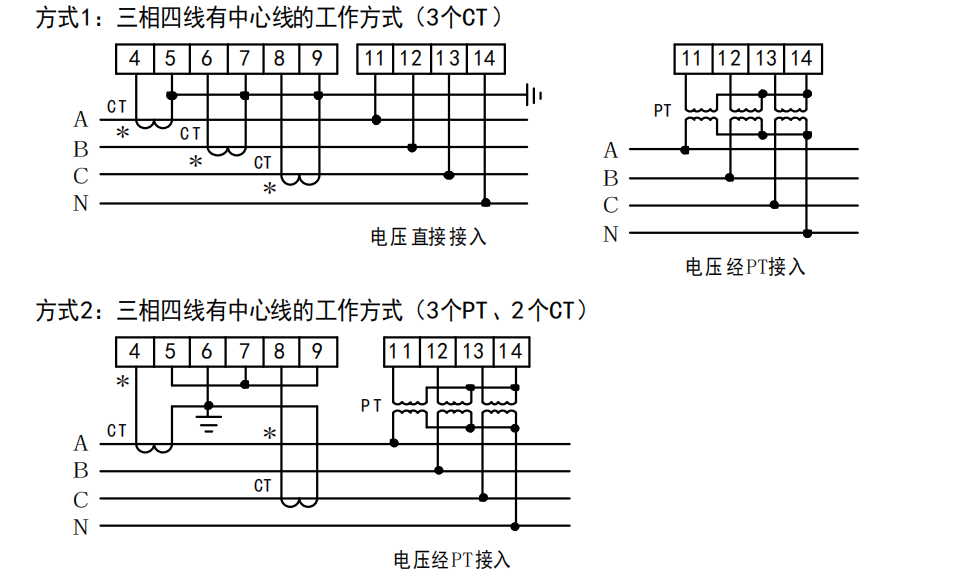

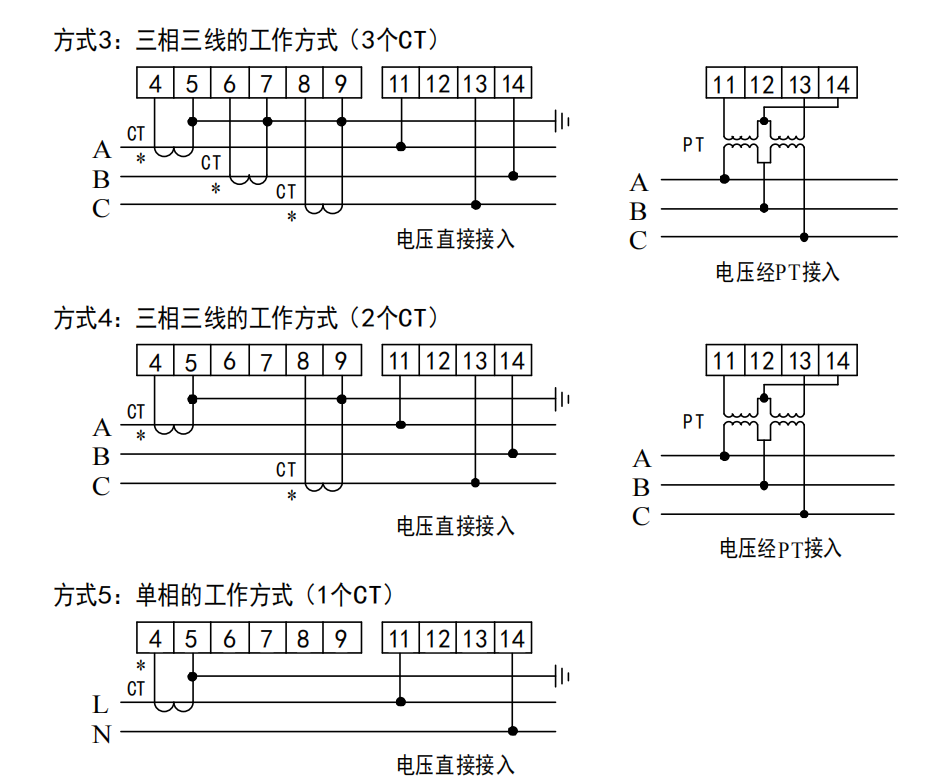

綜合電力監控儀表采用了每個通道單獨采集的計算方式，保證了使用時完全一致、對稱，其具有多種接線方式，適用于不同的負載形式。
注：“*”為各相電流進線端，接CT二次的S1端，另一端可接地。
功能輸出：
電能脈沖輸出、數字通訊（標配1路RS485接口，可再增選1路RS485接口）
標準型42方形和96方形網絡儀表可選輸出功能（特殊選配組合需定制）
注1：由于接線端子的局限，綜合電力監控儀表的4路模擬量輸出和4路開關量輸出端子是復用的，一般不可以同時選4AO及4DO，可選4AO或4DO或1AO/2DO組合，用戶可根據需要進行選用。
6方形、雙RS485通訊和61方形綜合表可選輸出功能（特殊選配組合需定制）
具體接線方式請參照產品隨機接線圖。
訂貨時，請詳細寫明所需產品的型號、輔助電源、輸入變比、電力網絡、輸出要求、擴展功能模塊以及訂貨數量等相關內容。
例：
型 號：TR42-E3/N4
輔助電源：AC 220V
輸入變比：10kV/100V 500A/5A
電力網絡：三相四線
通 訊：RS485/MODBUS-RTU
擴展功能：4路模擬量變送輸出對應3相電流及總有功功率（需標清對應電量）
訂貨數量：10臺
